铌酸锂的应用（四）延迟线
延迟线简介
延迟线（DL）是将电信号延迟一定时间的元件或器件。近年来，随着电子工业的迅速发展，此类元件广泛应用于较精密的示波器、彩色电视、电子计算机、工业过程控制、现代雷达系统等领域。
声表面波延迟线（SAW DL）
表面声波延迟线主要利用材料的压电效应，是以晶体棒、片作为传声介质，由在棒、片端面上将电(声)信号转换成声(电)信号的薄膜换能器和匹配网络构成。电信号通过匹配网络耦合到输入换能器，转换成声信号后以声的速度在介质中传播，输出换能器把声信号转换成电信号，通过输出匹配网络而得到延迟信号，延迟时间的长短取决于传声介质的长度。

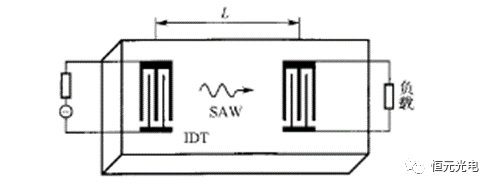

声表面波延迟线的基本结构
声表面波延迟线包括固定延迟线和色散延迟线。固定延迟线在压电基片上设置两叉指换能器，其指条宽度和间隔相等,延迟线工作频率决定其值大小，左端的叉指换能器(DT)将输入电信号转变成声信号，通过声介质表面传播后，由右端得DT将声信号还原成电信号输出，延迟时间的大小取决于基片介质的声表面波速度和两个换能器之间的距离，中心间隔越大,固定延迟时间越长，反之，延迟时间越短。

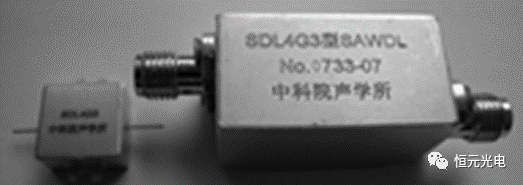

声表面波延迟线2种封装结构
声表面波延迟线主要技术参数有工作频率、相对带宽、延迟时间、插入损耗、杂波抑制等。声表面波延迟器件结构简单、体积小、温度稳定、可靠性高、一致性好、多功能以及设计灵活,在雷达、通信、空中交通管制、电子战、微波中继、声纳以及电视中得到了广泛应用,是该类系统中的关键器件之一,在动目标显示雷达中起到信号对消处理作用,在雷达、通信等电子系统中己经成为射频、中频段延迟信号的基础器件。同时大量用于各类传感器组件中,是声表面波振荡器的关键元件。
